特點與用途/Features & Applications
●采用高精度電阻应變式原理
●可滿足4.9N-196N範圍內的力測量
●不鏽鋼材料，密封焊接，防油，防水，耐腐蝕
●圆型結構設計，壓式承载，安裝使用方便靈活
●安全防爆型産品，可用于惡劣环境及危險性场合
●不鏽鋼材料
●體積小巧，外型美觀
●動态響应頻率高。≥2KHz

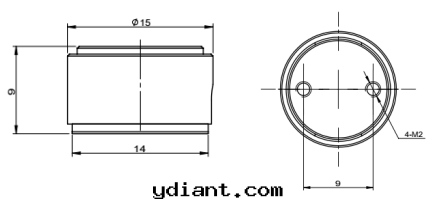

安裝尺寸/Mounting Dimension
受力方式/Load Direction
| 配線图/ Wiring Code
|
參數 | Specifications | 技術指标/Technique |
額定容量 | Capacity | 10,20,30,50N
|
輸出靈敏度 | Rated output | 2.0±10%mV/V |
零點輸出 | Zero balance | ±2% F.S. |
非線性 | Non-linearity | 0.02%F.S. |
滞後 | Hysteresis | 0.02%F.S. |
重複性 | Repeatability | 0.02%F.S. |
温度靈敏度漂移 | Temp.effect on output | 0.02%F.S./10℃ |
零點温度漂移 | Temp.effect on zero | 0.02%F.S./10℃ |
輸入電阻 | Input impedance | 350±10Ω |
輸出電阻 | Output impedance | 350±10Ω |
絕緣電阻 | Insulation | ≥5000MΩ/100VDC |
激勵電壓 | Recommended excitation | 5~12V |
最大激勵電壓 | Maximum excitation | 15V |
温度補償範圍 | Compensated temp range | -10~60℃ |
工作温度範圍 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
電缆線尺寸 | Cable size | Φ2×3000mm |
TEDS可選 | ||
