OKLE-01A模拟量放大器
全國热線
18915556326
産品詳情
FA01A放大器采用鋁合金外殼,內部采用原裝進口高性能器件,将傳感器輸出信号進行精密放大，內部進行穩壓,恒流供橋、電壓電流轉换、阻抗适配、線性補償、温度補償等。将力學量轉换成标準電流、電壓信号輸出，可切换 0-10mA 0-20mA 4-20mA 0~±5v 0~±10v 。可直接與自動控制設備PLC 單片機 上位機終端等接口或者計算機聯网。具備标準信号外調零、外調增益功能，輸入过壓保護，輸出短路保護
【适用于壓力 拉壓力 扭矩 张力等各種应變橋式傳感器】
特點與用途/Features & Applications
●按照接線要求接好線
●給變送器接通規定大小直流電源，
●接上傳感器，在安裝好空载的情況下通过零點調整電位器将其調整到对应的零點輸出值（例如:0~10v輸出 即調整到0.000v）
●調整好零點以後，将傳感器加負载（最好为量程的最大值），然後調整增益電位器到相应的值（例如：0~10v輸入 即調整为10.000v）也可以根據需要調整到任意值。
●參數調整完畢（最好重複校準2-3次）并确認後斷開供電電源。
●用蜡或指甲油等凝固劑封住調节電位器螺丝防止抖動造成誤差。

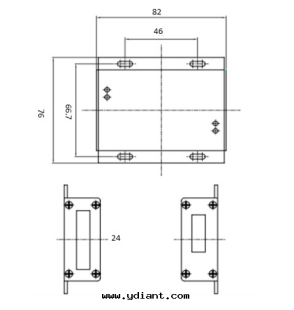

安裝尺寸/Mounting Dimension
參數 | Specifications | 技術指标/Technique |
輸入範圍 | Output specification | 0．4～6mV/v |
綜合精度 | Comprehensive accuracy | ±0.05%FS |
輸入負载 | Input load | 4只350Ω傳感器 |
電源供給 | Power supply | 16～30VDC或者12-24VAC |
采集頻率 | Acquisition frequency | ≥100-5000HZ |
工作温度範圍 | Operation temp range | -30～60℃ |
材料 | Material | Aluminum ally（鋁合金） |
防護等級 | IP Class | IP64 |
配線图/ Wiring Code
ZERO | 零度調整增益電位器 |
SPAN | 滿度調整增益電位器 |
OUTPUT | V | 輸出電壓±10V、±5V |
I | 輸出電流0~20mA/4~20mA |
- | 接地 |
POWER | + | 電壓+ |
- | 電壓- |
CH1/CH2 | SIG- | 信号- |
SIG+ | 信号+ |
SHIELD | 屏蔽線 |
EXC- | 激勵- |
EXC+ | 激勵 |
