特點與用途/Features & Applications
●高度低，變形量小，外形尺寸小
●可定制高温性能，用于注塑、積壓等制造工 藝
●适用于汽车壓裝、自動化組裝、3C 産品測 試、新能源産品組裝、醫療检測、機器人領域， 模具組裝及其他工業測試、測量及控制系統
●動态響应頻率高

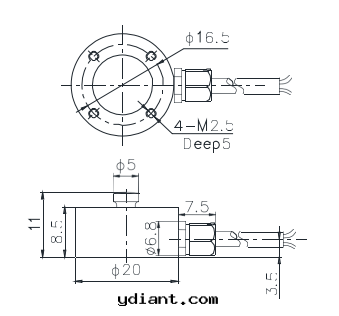

安裝尺寸/Mounting Dimension
受力方式/Load Direction
| 配線图/ Wiring Code
|
參數 | Specifications | 技術指标/Technique |
額定容量 |
Capacity | 50,100,200,500N 1,2,5,10,20kN |
輸出靈敏度 | Rated output | 1.5±20%mV/V |
零點輸出 | Zero balance | ± 0.05mV/V |
非線性 | Non-linearity | 0.50%F.S. |
滞後 | Hysteresis | 0.20%F.S. |
重複性 | Repeatability | 0.20%F.S. |
温度靈敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零點温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
輸入電阻 | Input impedance | 800~1100Ω |
輸出電阻 | Output impedance | 800~1100Ω |
絕緣電阻 | Insulation | ≥5000MΩ/100VDC |
激勵電壓 | Recommended excitation | 5~15V |
最大激勵電壓 | Maximum excitation | 20V |
温度補償範圍 | Compensated temp range | -10~60℃ |
工作温度範圍 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
電缆線尺寸 | Cable size | φ3×3000mm |
材料 | Material | Stainless Steel（不鏽鋼） |
