特點與用途/Features & Applications
●小型扭矩傳感器是我公司在應變桥專用技術基礎上研制開發的新産品，适用于各類要求体積小、轉速高的扭矩測量场合;
●産品輸出5～15kHz頻率信号或4～20mA電流信号，适合遠距離傳輸
●本産品尺寸小、使用安装簡便、信号抗干擾能力強，是替代進口扭矩傳感器的理想産品
●産品为非接觸式，無磨損，最高轉速8000RPM， 适合长期高速旋轉的工況. 轉速可选，(0~1000,3000,6000最高8000轉/分鐘

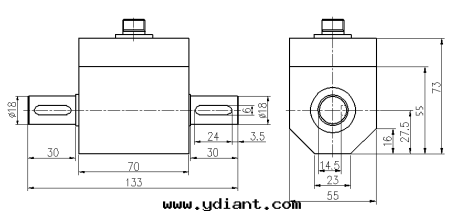

安装尺寸/Mounting Dimension
配線图/ Wiring Code
參數 | Specifications | 技術指标/Technique |
额定容量 | Capacity | 3,5,10,20,30,50,100Nm |
輸出靈敏度 | Rated output | 1.0~1.5mV/V |
零點輸出 | Zero balance | ±1% F.S. |
非線性 | Non-linearity | 0.2%F.S. |
滞後 | Hysteresis | 0.2%F.S. |
重複性 | Repeatability | 0.1%F.S. |
蠕變（30min） | Creep(30min) | 0.1%F.S. |
温度靈敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零點温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
輸入電阻 | Input impedance | 350/700±10Ω |
輸出電阻 | Output impedance | 350/700±10Ω |
絕緣電阻 | Insulation | ≥2000MΩ/100VDC |
激勵電壓1 | Recommended excitation | ±15V（輸出頻率信号） |
激勵電壓2 | Recommended excitation | 24V（輸出模拟信号） |
温度補償範圍 | Compensated temp range | -10~60℃ |
工作温度範圍 | Operation temp range | -20~60℃（可定制高温型） |
安全超载 | Safe overload | 120%F.S. |
极限超载 | Ultimate overload | 150%F.S. |
電缆線尺寸 | Cable size | 3m |
防護等級 | IP Class | IP66 |
